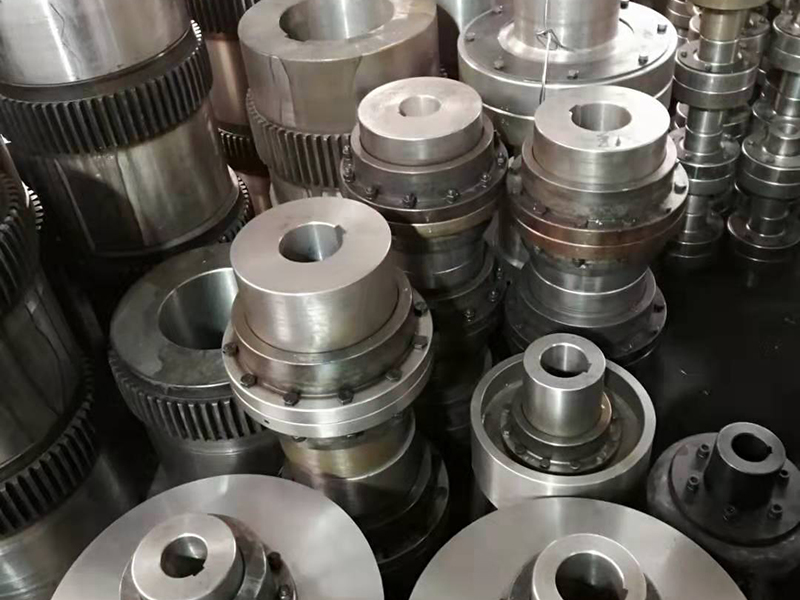

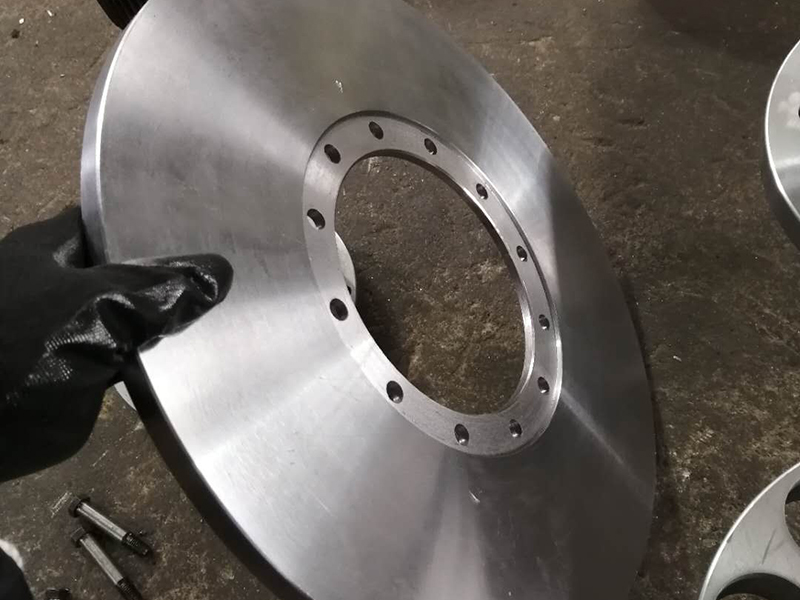

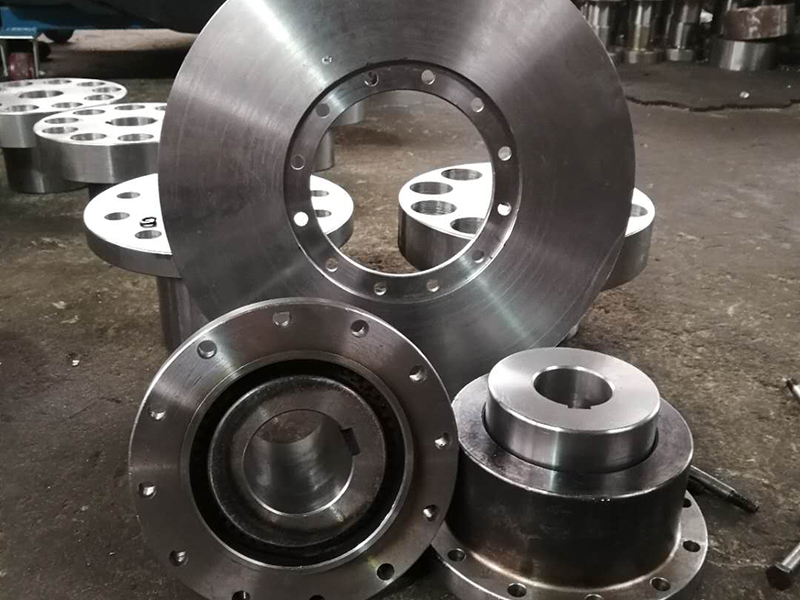

WGP帶制動盤鼓形齒式聯軸器

WGP帶制動盤鼓形齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），提高傳遞轉矩的能力，延長使用壽命。

WGP帶制動盤鼓形齒式聯軸器的特點：

△傳動?；诮?jīng)上特點，已普遍以鼓形齒替代直齒式聯軸器。WGP型鼓形齒式聯軸器品種規格，并符合相應的標準。WGP型鼓形齒式聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。

△角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1&ordm，而WGP型鼓形齒式聯軸器的許用角位移為1&ordm；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大。

△承載。在相同的內齒套外徑和聯軸器外徑下，WGP型鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20%。

△外齒套齒端呈喇叭形狀，使內、外齒裝拆方便。

△鼓形齒面使內、外齒的接觸條件改變，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改變了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。
