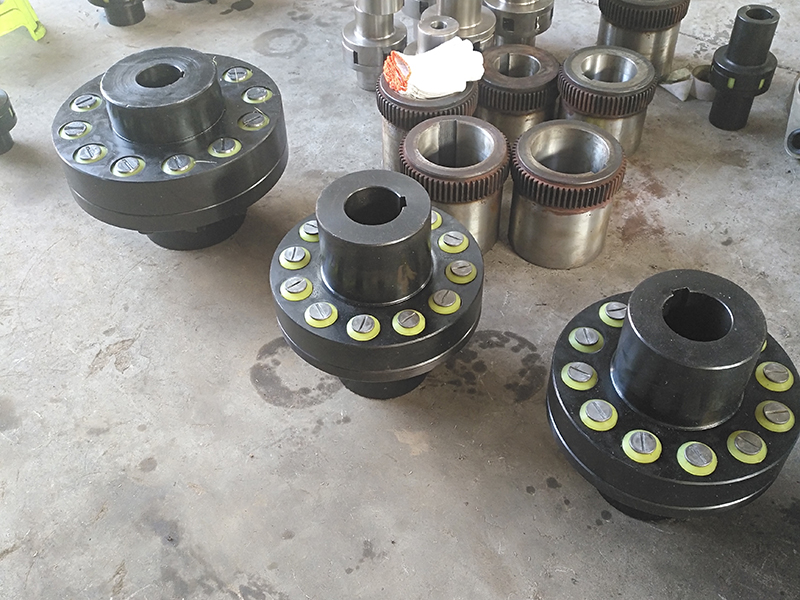

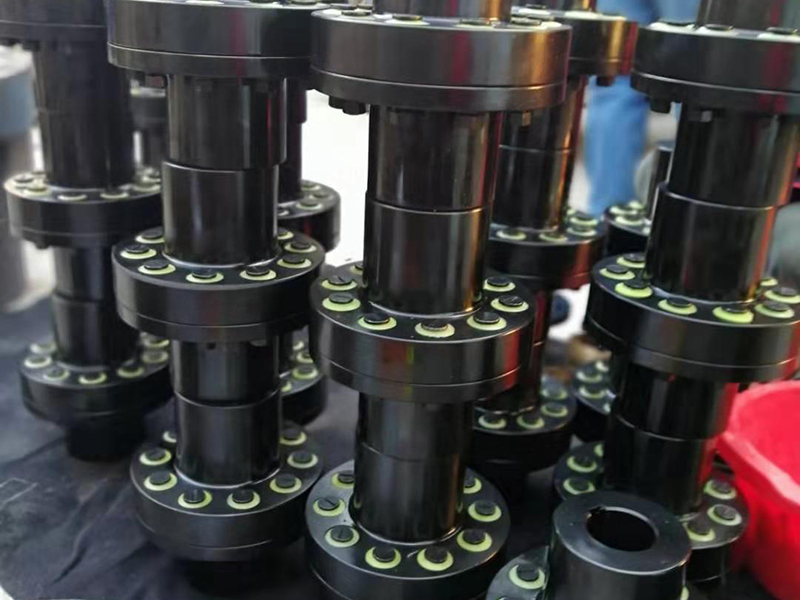

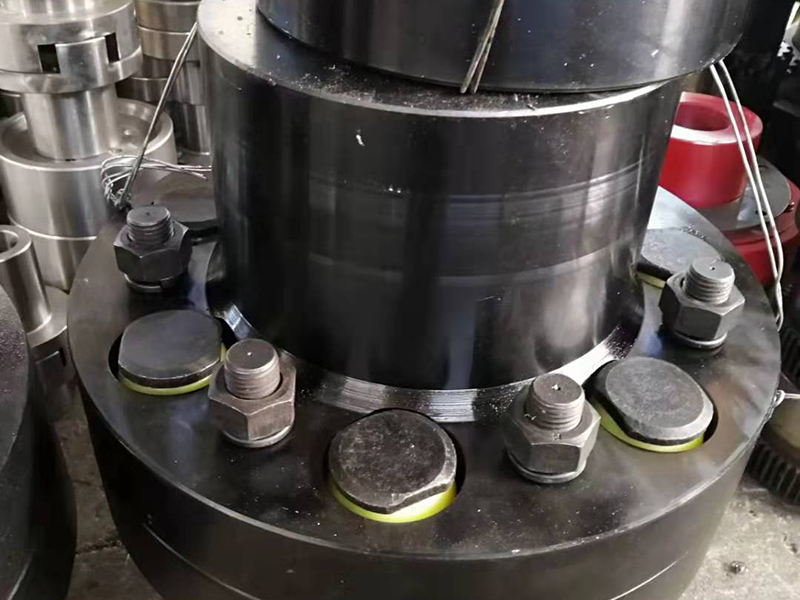

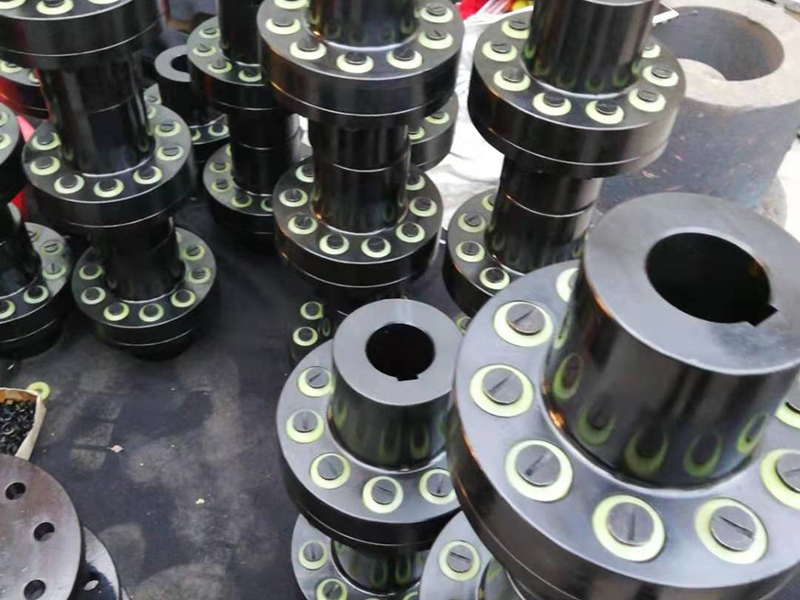

TL彈性柱銷聯軸器

  • 相關產品:

    SL型十字滑塊聯軸器 SWC型萬向聯軸器

  • 產品品牌:

    泊頭市興陽傳動設備有限公司

  • 產品說明:

    TL彈性柱銷聯軸器是適用范圍很廣的普通彈性聯軸器。具有一般減震和兩軸偏移補償能力...


  • TL彈性柱銷聯軸器TL彈性柱銷聯軸器TL彈性柱銷聯軸器




    TL彈性柱銷聯軸器TL彈性柱銷聯軸器TL彈性柱銷聯軸器


    TL彈性柱銷聯軸器是適用范圍很廣的普通彈性聯軸器。具有一般減震和兩軸偏移補償能力。拆裝維修方便,適應正反轉多變,起動頻繁的場合,工作溫度-20~+70℃,傳遞轉矩為6.3~16000N·m,適用Y、J1、Z1型軸孔,對J、Z型孔要分析結構是否允許。

    TL彈性柱銷聯軸器的固定方式

    1、彈性套注銷聯軸器定位螺絲固定:兩個定位螺絲間隙oC對所固定的軸進行鎖緊,傳統的固定方式,由于螺絲的前端與軸心接觸,可能會造成軸心的損傷或拆卸困難。

    2、彈性套注銷聯軸器夾緊螺絲固定:利用內六角螺栓擰緊的力量,使狹縫收縮,而將軸心緊緊夾持住。這種方式固定及拆卸方便,而且不會造成軸心的損壞,是一種很常用的固定方式。

    3、彈性套注銷聯軸器鍵槽型固定:適合高扭矩的傳動,為防止軸向滑動,通常與定位螺絲固定和夾緊螺絲固定并用。

    4、彈性套注銷聯軸器D字孔固定:通常情況下,如果電機的軸是成D字型,如果定位螺絲無法固定的情況下,可以將聯軸器的孔處理成對應電機軸大小的D型孔,配合定位螺絲固定,就不用擔心打滑了。

    5、脹緊套固定:通過擰緊凌斯聯軸器端面的四顆定位螺絲壓迫帳套方式脹緊固定,適用于一些扭力大的步進電機和伺服電機的聯結固定,如脹套膜片聯軸器、脹套梅花聯軸器、脹套波紋管聯軸器,脹套彈性聯軸器等。

    TL彈性套柱銷聯軸器GB4323-1984具體型號

    TL1、TL2、TL3、TL4、TL5、TL6、TL7、TL8、TL9、TL10、TL11、TL12、TL13。

    TL彈性柱銷聯軸器基本性能參數和主要尺寸mm

    間隙S:3

    A:18

    許用軸孔有ddz:9、10、11、12、14

    軸孔長度有Y(L):20、25、32

    J1J(LL1):14、17、20

    公稱轉矩TN:6.3N.m

    許用轉速n:8800r/min

    轉動慣量I:0.0004Kg.㎡

    重量范圍:1.16kg
